UPOWER Nötr Topraklama Dirençleri, enerji tesislerinde güç dağıtım sistemlerinin toprak arıza akımlarını sınırlamak, aynı zamanmda çalışan ve tesisteki ekipmanların güvenliğini sağlamak amacıyla kullanılır.
Topraklama direnci, toprağın elektrik akımını geçirebilmesi sırasında gösterdiği tepkidir. Toprak aslında diğer birçok iletkenlere göre daha zayıf bir iletkendir. Ancak akım için alan yeteri kadar büyükse, o zaman direnç düşük olup toprak iyi bir iletken haline gelebilir. Tesis kurulmadan önce gerekli ölçümler yapılarak, gerekli hesaplamalar ve hazırlıktan sonra tesisat kurulumu gerçekleştirilir.
Toprağın özdirenci (özgül direnç) 1 m³ toprağın direncidir. Toprağın yapısı ve içindeki su oranı toprağın değeridir.
Her iletkenin toprağa karşı yalıtımı toprak direnci test cihazı (toprak megeri) ile ölçülür. Bu ölçüm cihazlarını Portatif ohm metre olarak değerlendirebiliriz.
Toprak Direncini Etkileyen Faktörler
• Diğer elektrikli tesisler,
• Metalik olmayan borulama ve yeraltı kanal sistemleri, düşük toprak direnci açısından güvenliği tehdit edebilir.
• Toprak direncini etkileyen diğer bir faktör de toprağın nemli olmasıdır.
Doğrudan topraklamada, sistem doğrudan toprağa bağlandığı için oluşacak arıza akımı da sadece toprağın direnci ile sınırlanacaktır. Dolayısıyla oluşacak arıza akımı sistemde var olan jeneratör, transformatör, motor, kablo gibi diğer sistem parçalarına da zarar verebileceğinden ötürü nötr ile toprak arasına yerleştirilecek Nötr Toprak Direnci (NTD), oluşacak direnci arttırarak güvenli bir seviyede tutar.
Nötr Topraklama Direnci’nin avantajları şunlardır:
• Orta gerilim şebekelerinde oluşan tek fazlı arıza akımlarının sistemdeki ekipmanlara zarar vermeyecek şekilde uygun seviyelere indirilmesi (sisteme zarar vermeyecek kadar düşük, koruma rölelerinin hissedebileceği kadar yüksek)
• Toprak arızasının oluştuğu sırada görülen aşırı gerilimlerin sınırlanması, toprak arıza rölesinin devreye girmesinin sağlanması
• Direk topraklama yapılmış sistemlerde faz-toprak arızası durumunda ortaya çıkan yüksek arıza akımları koruma röleleri çalışıncaya kadar geçen sürede sisteme bağlı trafo ve jeneratörleri korumaya alır.
• Şalt cihazlarının uzun ömürlü olmasını sağlar.
• İşletme ve bakım masraflarını minimize eder.
• Adım geriliminin azaltılmasını sağlar.

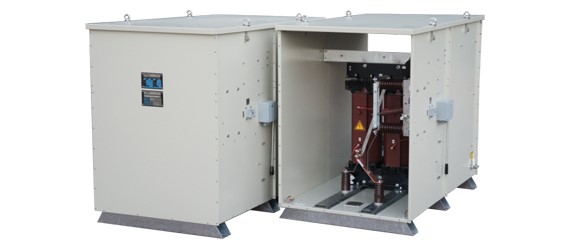

UPOWER Topraklama Dirençleri sistemin enerji sürekliliğinin çok önemli olduğu endüstriyel tesislerde müşterilerine en uygun seçenekleri sunarak çözüm ortağı olmayı başarı ile sürdürmektedir. Paslanmaz çelikten yapılmış direnç elemanları, galvanizli saç kabin, dahili akım trafosu ve üstün tasarımıyla yüksek rakımlarda da sorunsuz çalışabilmektedir. UPower mühendisleri proje ve saha şartlarını en optimum şekilde değerlendirerek, uygun Topraklama Direnci’ni önerecektir.
UPOWER, NTD Teknik Spesifikasyonları
• 8000A nominal akım değerine kadar,
• 55ºC ambiyant sıcaklık değerine kadar tasarım,
• Paslanmaz çelik (CrNi veya CrAl) direnç malzemesi,
• IP 23, IP56’ya kadar koruma sınıfı
• ANSI-IEEE 32 standart terminoloji ve test standardına uygun üretim
NTD Opsiyonları
• Ağır iklim şartlarına uygun özel tasarım direnç ve kabin,
• İlave koruma röleleri,
• Patlayama karşı ATEX sertifikasyonlu çözümler,
• Ağır iklim şartları için özel tasarım dirençler ve kabin
• İlave gerilim transformatörü,
• Koruma rölelerinin ilavesi
• Porselen giriş buşingleri,
• Topraklama transformatörü,
• Motorlu / motorsuz tek kutuplu ayırıcı veya kesici, parafudr, pano ısıtıcısı ve özel kabin tasarımı.
• Plug-in buşing giriş.
• Tekli ya da çoklu vakum kontaktörleri.
Siparişte olması gereken bilgiler: Sistem gerilimi (Kv), faz-nötr gerilimi (Kv), Direnç (Ohm), Akım(A), Buşing ya da Kablo girişi, çalışma süresi (sn),varsa ayırıcı bilgiler ve diğer ilave talepler bildirilmelidir.
